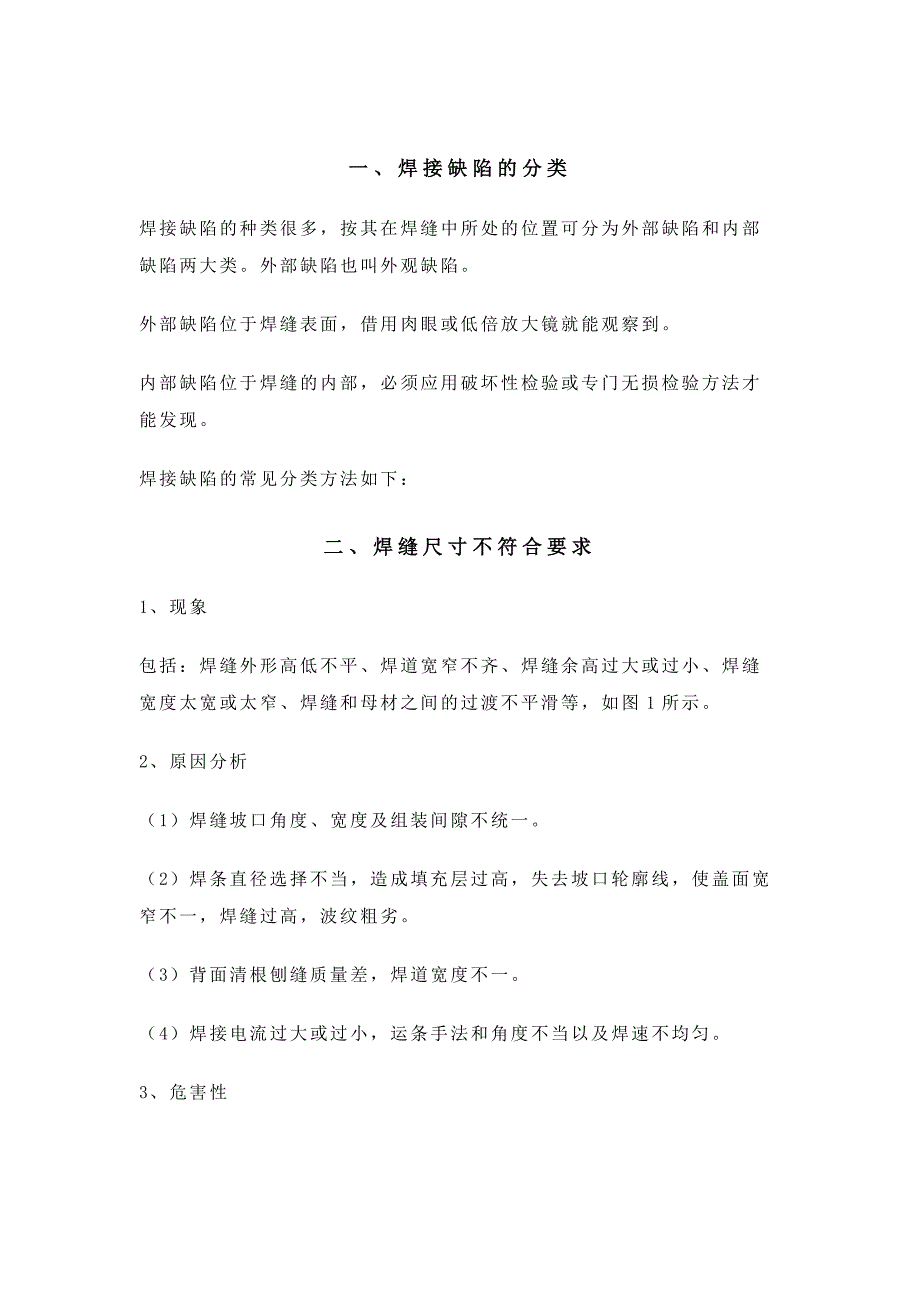

一、焊接缺陷的分類焊接缺陷的種類很多，按其在焊縫中所處的位置可分為外部缺陷和內部缺陷兩大類外部缺陷也叫外觀缺陷外部缺陷位于焊縫表面，借用肉眼或低倍放大鏡就能觀察到內部缺陷位于焊縫的內部，必須應用破壞性檢驗或?qū)ｉT無損檢驗方法才能發現焊接缺陷的常見分類方法如下：二、焊縫尺寸不符合要求1、現象包括：焊縫外形高低不平、焊道寬窄不齊、焊縫余高過大或過小、焊縫寬度太寬或太窄、焊縫和母材之間的過渡不平滑等，如圖1所示2、原因分析（1）焊縫坡口角度、寬度及組裝間隙不統一2）焊條直徑選擇不當，造成填充層過高，失去坡口輪廓線，使蓋面寬窄不一，焊縫過高，波紋粗劣3）背面清根刨縫質量差，焊道寬度不一4）焊接電流過大或過小，運條手法和角度不當以及焊速不均勻3、危害性尺寸過小的焊縫，會降低焊接接頭的強度；尺寸過大的焊縫，不僅浪費焊接材料，也會增大焊接結構的變形焊縫金屬向母材的過渡處若不平滑，出現尖角，會造成應力集中，降低焊接結構的承載能力4、預防措施（1）采用自動和半自動切割機或刨邊機加工坡口2）焊縫組對間隙應控制在標準規范要求值以內，背面用碳弧氣刨清根后，采用砂輪修整刨槽及碳化層，使刨槽寬窄一致3）選用適當?shù)暮附与娏骱秃笚l直徑，遵守焊接工藝，熟練掌握操作技術，保持焊速均勻；手工焊操作人員要熟練地掌握運條速度和焊條角度，以獲得成形美觀的焊縫。

5、處理方法對于焊縫余高過高，應用砂輪修整，寬窄不一或高度不夠處，應重新補焊，且補焊連接處應圓滑過渡三、咬邊1、現象咬邊也稱“咬肉”，是電弧或火焰將焊縫邊緣的母材熔化后，沒有得到填充金屬的補充，而留下的凹陷或凹槽2、原因分析（1）焊接電流過大，電弧過長，運條角度不當及運條操作不熟練2）焊接運條時，坡口邊緣兩側停留時間過短，造成熔敷金屬與母材未熔合3）焊縫填充金屬過低，蓋面焊接焊肉過厚，電弧停留時間過長，焊縫區域溫度過高而造成咬肉3、危害性咬邊是一種危險的缺陷，它不但減小了基本金屬的有效工作截面，而且在咬邊處還會造成應力集中咬邊又是一種常見的缺陷，應該特別引起注意4、預防措施（1）選擇合理的焊接工藝參數堿性焊條應采用短弧焊接，保持運條均勻，坡口邊緣運條稍慢些，停留時間稍長些，中間運條稍快些多道焊中，應保持勻速焊接，應注意運條角度2）焊條的填充金屬應略低于焊道母材表面，這樣蓋面的焊道寬度輪廓清楚，外觀成型好5、處理方法焊縫咬邊深度超標部分，應用砂輪打磨修整后補焊對輕微咬邊處用砂輪修磨成平滑過渡三、焊瘤1、現象熔化金屬流淌到焊縫以外未熔化的母材上形成金屬瘤該處常伴有局部未熔合，有時也稱滿溢習慣上，還常將焊縫金屬的多余疙瘩部分稱為焊瘤。

2、原因分析（1）坡口邊緣污物未清理干凈；電流過大，熔池溫度過高，使液體金屬凝固較慢，在自重的作用下下墜而成；焊接速度太慢以及組對間隙太大等2）運條角度不當，操作不熟練焊速過慢也極易產生焊瘤3、危害性焊瘤處應力集中，還易伴生裂縫等缺陷；焊瘤也破壞了焊縫平整光滑的外形，管子內部的焊瘸，除降低強度外，還減小管道的有效截面，造成堵塞觀象4、預防措施（1）焊接前應徹底清理坡口及其附近的臟物；組對間隙要合適；選擇適當?shù)暮附与娏骱瓦\(yùn)條角度，熟練掌握操作技術，保持焊速均勻2）堿性焊條采用短弧焊接，極性反接5、處理方法當出現焊瘤時，若伴有未融合、氣孔、裂縫等缺陷時，應徹底清除缺陷，然后再進行補焊對于焊縫金屬的多余部分，可采用砂輪打磨的方法修整焊縫外形在打磨時應注意觀察內部是否伴有其它缺陷， 一旦發現伴生缺陷應徹底清除五、弧坑1、現象弧坑是焊接時，由于斷弧和收弧不當，在焊道末端形成的低洼部分，表面低凹深度大于0.5mm以上2、原因分析焊縫熔池金屬未填足，熄弧過快或電流過大（薄板時）而造成3、危害性弧坑低于基本金屬表面，降低了焊接接頭的承載能力，而且弧坑內常伴有氣孔、夾渣、微裂紋等缺陷4、預防措施收弧過程中，焊條要在收弧處作短暫的停留或作回焊運條，使電弧不要突然熄滅、使焊條金屬填滿熔池。

5、處理方法采用砂輪打磨修整、補焊，堿性焊條宜采用回弧焊接，以免引弧產生氣孔六、飛濺1、現象手工焊接時，在焊縫及其兩側母材上產生一般性飛濺和嚴重性熔合飛濺一般性飛濺是手工焊接常見的焊接質量通??；但產生嚴重性熔合性飛濺，其危害甚大，它會增加母材局部表面淬硬組織，易產生硬化發生脆裂及加速局部腐蝕性等缺陷2、原因分析（1）堿性焊條使用極性不正確，電弧不穩定而產生飛濺2）接地電纜接頭不當，產生嚴重磁偏吹，造成嚴重飛濺4）焊條保管不當，使其表面涂料變質外，更嚴重的是受潮，使內部含有大量氣體引起的；（5）選擇電流過大，受潮的焊條內部含有大量的水份，在髙溫熔解下，一部分水份被熔解在熔液中，在焊接電弧高溫作用下，便熔解在金屬的熔液氣體發生劇熱膨脹而脹裂，造成小粒熔液金屬小滴落到焊縫及其兩側母材上當溫度不高時，小粒熔液金屬冷卻成一般性飛濺，當溫度較高時，熔合在焊縫及其兩側母材表面的受熱區域，稱為熔合性飛濺3、預防措施（1）加強焊條管理制度，使焊條不變質、不受潮在庫房的焊條應放置在通風良好、架空距地面高度不少于300~500毫米的高處；（2）為了避免焊接產生飛濺，露天場合焊接施工時，在雨、露、雪等焊接潮濕環境，不采取有效防護措施，不得進行焊接；（3）為了保證焊接環境，防止飛濺物產生，應適當提高溫度，消除濕度。

具體作法如下：1）控制焊接環境的溫度和相對濕度，當環境超標時應采取適當?shù)姆雷o(hù)措施，方可施焊；2）焊前要清理坡口表面及其兩側不少于20mm范圍內的水份、油污、鐵銹等；3）焊接材料（焊條、焊劑等）應有烘干和發放制度，焊條、焊劑的烘干溫度和時間應嚴格按照相關要求進行4）烘干后的焊條應存放在100~150攝氏度的恒溫箱中；現場施焊的焊工應具有良好的自動式焊條保溫筒，焊條在保溫筒內的時間不宜超過4小時，如超過時間應重新烘干5）對不銹鋼及有色金屬母材的焊接，為防止產生飛濺的缺陷，焊接時除了保證焊條干燥外，并在焊縫兩側母材金屬表面涂刷防護涂料的保護措施或采用氬弧焊，可避免產生一般性或熔合性飛濺4、處理方法對焊縫及其兩側母材表面產生一般性飛濺時，可用銼刀或手鏟等工具除掉即可，如果屬于熔合性飛濺時，可用砂輪打磨法徹底除掉，與焊縫母材相平（打磨深度不得超過0.5毫米）七、母材表面電弧擦傷（弧疤）1、現象電弧擦傷也叫弧疤或弧斑，多是由于偶然不慎使焊條或焊把與焊接工件接觸，或地線與工件接觸不良短暫地引起電孤，而在焊接工件表面留下的傷痕，形成許多小圓孔和凹坑2、原因分析操作不慎，使焊條或焊把裸露部分與非焊接部位接觸，短暫地引起電弧，將母材表面擦傷，形成許多小圓孔和凹坑。

3、危害性電弧擦傷處由于電弧的短暫引燃與急速熄滅，冷卻速度快，在易淬火鋼及低溫鋼的工件上，會形成脆性淬硬組織，可能成為脆性破壞的起源點在不銹鋼等有耐腐蝕性能要求的工件上，電弧擦傷會成腐蝕的起始點，降低材料的性能4、預防措施（1）精心操作，避免帶電的焊條或焊把裸露部分與非焊接區域母材相碰引起電弧2）不得在非焊接部位隨意引弧或試電流，引弧應在引弧板上或在焊道破口內進行3）地線與母材應緊固良好5、處理方法（1）對母材表面電弧擦傷磨除深度在標準要求范圍內時，應用砂輪打磨平滑過渡2）打磨深度超過標準要求時，應進行焊接修補八、氣孔1、現象氣孔是焊接熔池中氣體在凝固時未能逸出，而殘留在焊縫中所形成的空穴根據孔穴產生的部位，可分為外部氣孔和內部氣孔；根據分布情況，氣孔又可分為單個氣孔、連續氣孔和密集氣孔等2、原因分析一切能導致焊接過程中產生大量氣體的因素，如環境大氣、溶解于母材、焊絲和焊條鋼芯中的氣體、焊條藥皮熔化時分解產生的氣體，焊絲和母材上的油污、水份、銹斑等臟物受熱分解后產生的氣體以及焊接冶金反應生成的氣體等都是產生氣孔的原因主要是焊接材料和焊接工藝方面原因1）母材表面及坡口處有水、油污、銹等污物。

2）焊條受潮、藥皮變質或脫落，鋼蕊生銹3）焊接電流過大，藥皮發紅、脫落造成保護失效，使空氣侵入4）堿性焊條引弧時，母材和焊條頭部溫度較低，焊條產生的保護氣不足，熔池存在時間段，空氣侵入熔池易產生密集氣孔5）運條操作不當，堿性焊條電弧過長，焊速過快，熔池存在時間短，氣體來不及逸出6）電弧產生偏吹3、危害性存在于焊縫內的氣孔，減小了金屬的有效截面，從而使焊接接頭的強度降低；氣孔的邊緣可能發生應力集中，密集氣孔使焊縫組織疏松，使接頭的塑性降低；貫通性氣孔破壞了焊縫的致密性，造成滲漏焊縫中的氫氣孔還有可能導致裂縫的產生和擴展4、預防措施（1）應將坡口及坡口附近15mm區域內的油污、油漆、氧化物、水分等污物清理干凈2）焊條應嚴格按照焊條說明書的要求進行焊條烘焙，不能以較低的烘干溫度、較長的烘焙時間來代替，烘干后應恒溫貯存，隨用隨取用不完的焊條應及時回收，重新烘焙，烘焙次數不得超過兩次，否則不能用于焊接3）藥皮開裂、剝落、變質、偏心過度以及焊芯銹蝕的電焊條不能使用4）堿性焊條宜采用長弧回焊法引弧，長弧起預熱作用，回焊可重熔引弧處，形成良好的保護氣氛，消除缺陷5）焊接時應避免風吹雨淋等惡劣環境的影響。

室外進行氣體保護焊時要設置擋風罩焊接管子時，要注意管內穿堂風的影響氣體保護焊時，要注意氣體的純度和含水量必須符合有關標準的規定6）選用適當?shù)暮附庸に噮?shù)，堿性焊條極性應采用直流反接，電弧發生偏吹時，應及時調整焊接角度5、處理方法（1）任何焊接質量缺陷在返修前都應查明原因，返修工作應由考試合格有相應資格的焊工來承擔2）焊縫表面缺陷，若深度不超過0.5mm時，只需用砂輪打磨處理，不需要補焊；若深度超過0.5mm時，則應予補焊，補焊后應磨光，磨光后的表面應光滑平整，均勻過渡焊縫內部的超標缺陷，應根據探傷結果來確定缺陷部位，定好返修位置九、夾渣1、現象夾渣是焊后殘留在焊縫中的熔渣，有的夾在焊縫內部，有的夾在表面溝槽內2、原因分析焊縫中夾渣的來源：（1）外界帶入的夾渣：如母材中的夾渣混入到焊縫中；焊條藥皮中的高熔點組分以及坡口邊緣氧化物及渣殼等未清理干凈，焊接時滯留在熔化金屬中而造成夾渣；（2）焊接過程中的冶金產物：焊接時進行的一系列冶金反應的生成物（氧化物、硫化物、氮化物等）在熔池金屬凝固時來不及浮到熔化金屬表面，而殘留在焊縫中，即形成夾渣形成夾渣的原因是坡口角度小，焊接電流過小，熔池粘度大等使熔渣不能及時浮出 ；焊條藥皮成塊脫落后未被電弧熔化；多層多道焊時熔渣清理不干凈；氣焊時火焰能率不夠，焊件清理不干凈，操作時未將熔渣及時撥出等均會引起焊縫夾渣。

焊縫中夾渣的外形很不規則，大小相差也極懸殊一般質量標準中，對點狀夾渣的大小均有限制；對于條狀夾渣，則應規定條狀夾渣的長度、條狀夾渣總長及條狀夾渣間距的允許范圍3、危害性焊縫中的夾渣，降低了接頭的承載能力，容易引起應力集中；影響了焊縫金屬的致密性，還可能造成焊縫的滲漏，由于夾雜物與焊縫金屬的線膨脹系數相差懸殊，溫度劇烈變化時，有可能產生較大應力而導致裂縫4、預防措施（1）選擇合理的焊接電流,焊接時電弧不要壓得太死，應利用電弧熱量下方使熔池達到和吹力使焊渣順利地吹到旁邊和淌到一定溫度，防止焊縫金屬冷卻過快，以使熔渣充分浮出2）焊接過程要始終保持清晰的熔池，鐵水與熔渣應分得清楚，焊縫兩側電弧停留吋間長些，便于兩側溝槽的焊渣熔浮出來3）各焊層的熔。
